電站空冷可視化溫度監控系統

電站空冷可視化溫度監控

空冷系統作為火力發電廠做功循環的環節之一，它運行的穩定性和安全性直接影響機組的運行效率和機組的安全性。IRS空冷系統冬季防凍問題各個電廠都非常的重視，并采取了各種措施來保證空冷系統的安全穩定運行，但面前的監測手段不能滿足空冷系統管束溫度全面的監控，運行人員只有通過經驗和增加巡檢的次數來防止空冷系統出現凍結的情況

系統背景

空冷系統作為火力發電廠做功循環的環節之一，它運行的穩定性和安全性直接影響機組的運行效率和機組的安全性。

由于空冷系統的主要冷卻介質是空氣，因此環境溫度對于空冷系統的性能影響很大，另外空冷系統的散熱面積很大（以300MW機組為例空冷系統的散熱面積為90萬平方米左右）冬季空冷系統的運行的最大的挑戰就是防凍問題，如果空冷系統出現凍結情況，小的損失時空冷的管束變形，或者凍裂。如果出現大面積的管束凍結情況將導致發電機組事故停機的重大損失。考慮到空冷系統防凍問題機組的運行背壓要適當?shù)奶岣撸瑢?dǎo)致機組的煤耗增加，因此空冷系統冬季防凍問題各個電廠都非常的重視，并采取了各種措施來保證空冷系統的安全穩定運行，但面前的監測手段不能滿足空冷系統管束溫度全面的監控，運行人員只有通過經驗和增加巡檢的次數來防止空冷系統出現凍結的情況！

現有系統

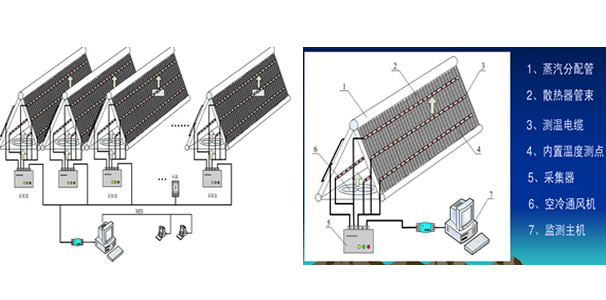

在管束的表面布置大量的溫度監控點，用來監視管束的溫度分布情況。通過信號采集系統將溫度監測信號送到監控室。具體布置見下圖所示：

缺點和不足

1.由于監控的散熱面積較大，需要的監控的溫度點較多，施工和檢修維護工作量比較大。

2.只是監視部分的管束溫度，不能做到全面的溫度監控，同時測點的量比較大，給運行人員的分辨和確認凍結位置帶來一定的困難。

3.敷設的溫度測點將會增加風阻，對管束的換熱性能會造成一定的影響。

4.敷設的溫度測點會對管束的水沖洗帶來一定的麻煩。

空冷系統熱成像功能

基于可見光和熱成像監控技術，可實現全天候、無接觸的對管束的溫度分布情況進行實時的監控。

具備可根據預先設計的巡視點進行自動巡檢及報警功能。、

監控過程完全可視化，直觀的顯示管束的溫度分布情況，便于運行人員觀察。

由于具有可見光和熱成像雙顯示功能，可以對出現異常的溫度低的部位進行準確的定位。

利用熱成像分析軟件可以對管束溫度情況與正常管束溫度情況進行自動對比分析可以判斷管束的臟污程度，以便及時的對空冷管束進行清洗。

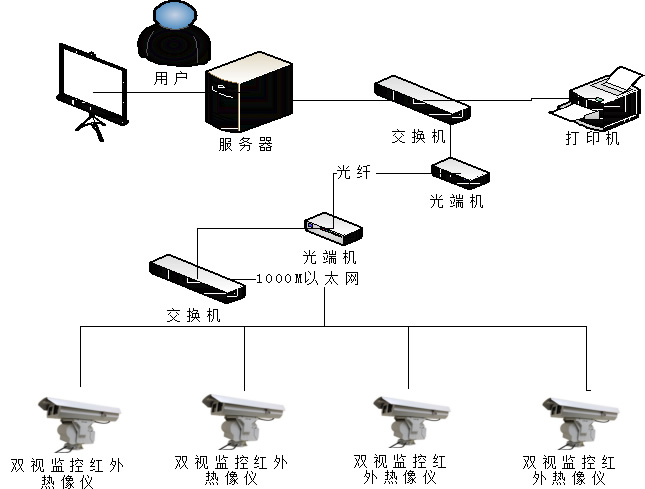

系統組網

系統由前端探測器采集被測物體信息，電動旋轉云臺可360°旋轉和上下俯仰并具備自動巡檢功能，保證了熱成像儀多角度觀測被測物體，信號傳輸采用千兆網絡傳輸，主干網為光纖傳輸系統，后端進入服務器和顯示系統，進行溫度圖像分析和監控。
