FOTRIC 220系列熱像儀應用于LED功率型芯片溫度檢測

LED功率型芯片簡介

LED具有廣泛的用途，而且具有壽命長、發光效率高等特點。但無論是面向重點照明和整體照明的高功率LED芯片，還是用于裝飾照明和一些簡單的輔助照明的低功率LED芯片，技術升級的關鍵都關乎如何開發出更高效、更穩定的LED 芯片。

由于LED產品質量問題，在工作過程中會產生大量的熱，大功率LED的熱效應尤為明顯。如果這些熱量不能及時的散發出去，就會使LED中p-n結的溫度(結溫)迅速升高，導致芯片載流子有效復合幾率下降，樹脂外殼老化等，導致光衰，這對 LED使用壽命有著嚴重影響。

雖然目前預測LED光源的壽命超過5萬小時。但這個壽命指的是理論壽命，光源在25℃下的使用壽命。在實際使用過程中，會遇到高溫、高濕等惡劣環境，放大LED光源缺陷，加速材料老化，使LED光源快速失效。例如某燈珠在結溫又115℃上升20℃到135℃時壽命會下降3/5。因此LED的發熱、散熱成為LED照明技術發展的重大課題。

客戶需要解決什么問題？

某光電科技有限公司，主要進行LED芯片、發光二極管、LED光源模組、LED發射管、LED半導體照明產品的研發和生產，主要生產國際先進的4英寸晶圓、120流明/瓦的LED功率型芯片，填補國內空白，技術國內領先。

需要觀測LED功率芯片內部的發的溫度情況與均勻性。LED中的金屬芯片的溫度在工作時應該保持一致，非金屬部分保持一致。需要實時檢測LED功率芯片的溫度變化。

當前有哪些解決方案及其弊端？

解決方案及弊端：

l  LED芯片尺寸為1mm*1mm，還需要看到溫度分布。正常在20倍放大的顯微鏡下才能看到芯片內部結構，所以傳統方式很難測量。

l  使用點溫槍讀數，由于LED芯片尺寸過小，讀數及其不準確；

l  芯片太小，無法使用熱電偶進行接觸測溫，熱電偶無法安裝。

l  手持式熱像儀容易產生抖動，無法保證精密成像測溫

l  數采前端的熱電偶無法安裝，無法需要連續測試芯片溫度變化情況

FOTRIC產品如何幫助客戶解決問題及優勢

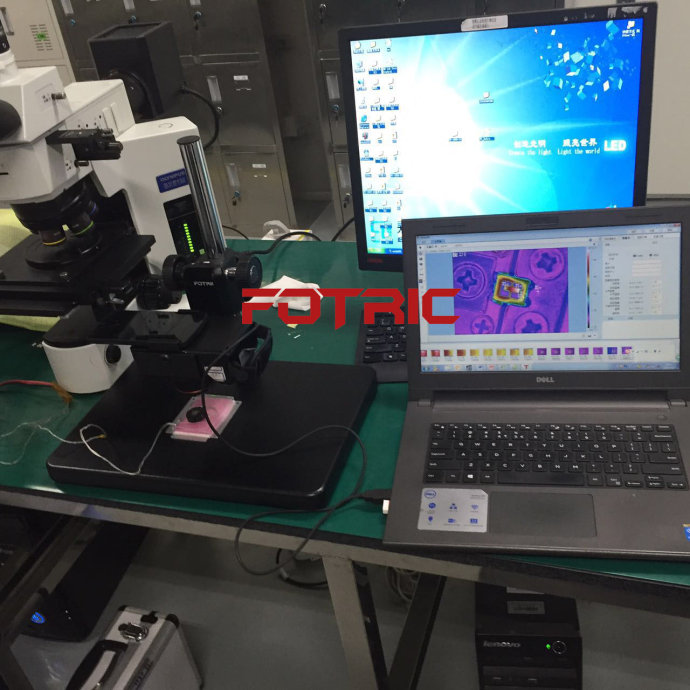

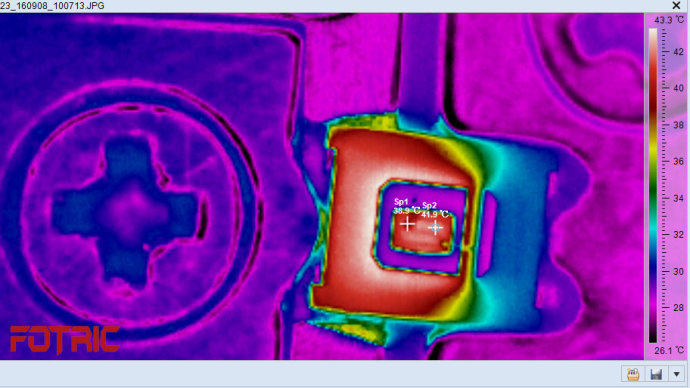

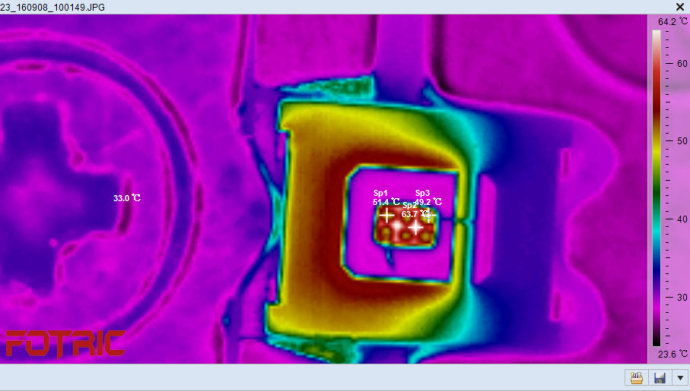

下圖為實際測試一個LED功率型芯片，芯片尺寸為1mm*1mm,客戶想要觀測LED通電后芯片表面的溫度分布情況。黃色圓點表示上電后金屬芯片的溫度情況，6個黃點應該保持溫度一致，白色圓點表示非金屬區域的溫度，應保持一致。

FOTRIC紅外熱像儀的優勢：

非接觸的方式可以直接讀出LED芯片的溫度分布情況，避免了因為接觸測溫造成的溫度變化；

由于可以配合微距鏡頭，FOTRIC熱像儀可以觀測很微小的物體；

FOTRIC熱像儀配備了研發測試臺，可以保存長時間溫度測量，從而保證更精確的測量

FOTRIC熱像儀具有旁路供電設計，可以在長時間做在線監控；

全輻射視頻可以查看溫度變化過程，后期也可以任意分析。

注意事項及配置方案

推薦采用 Fotric 226-2.該套裝內包含50μm微距鏡頭和研發測試臺。或Fotric 227/228搭配50μm微距鏡。客戶如果有更小芯片就需要用到Fotric 227/228搭配20μm微距鏡頭。

哪些客戶也需要解決此類問題

LED芯片、發光二極管、LED光源模組、LED發射管、LED半導體照明產品的研發和生產、LED半導體照明產品上下游檢測企業

其他芯片生產廠商
