FOTRIC熱像儀壓鑄模具測溫案例

鑄造工藝中，模具的溫度、模具金屬的隔熱特性、開模的時間間隔以及現場操作人員的操作方法等，都是生產出優質產品的因素。但是，最核心的工藝變量是模具的金屬溫度。

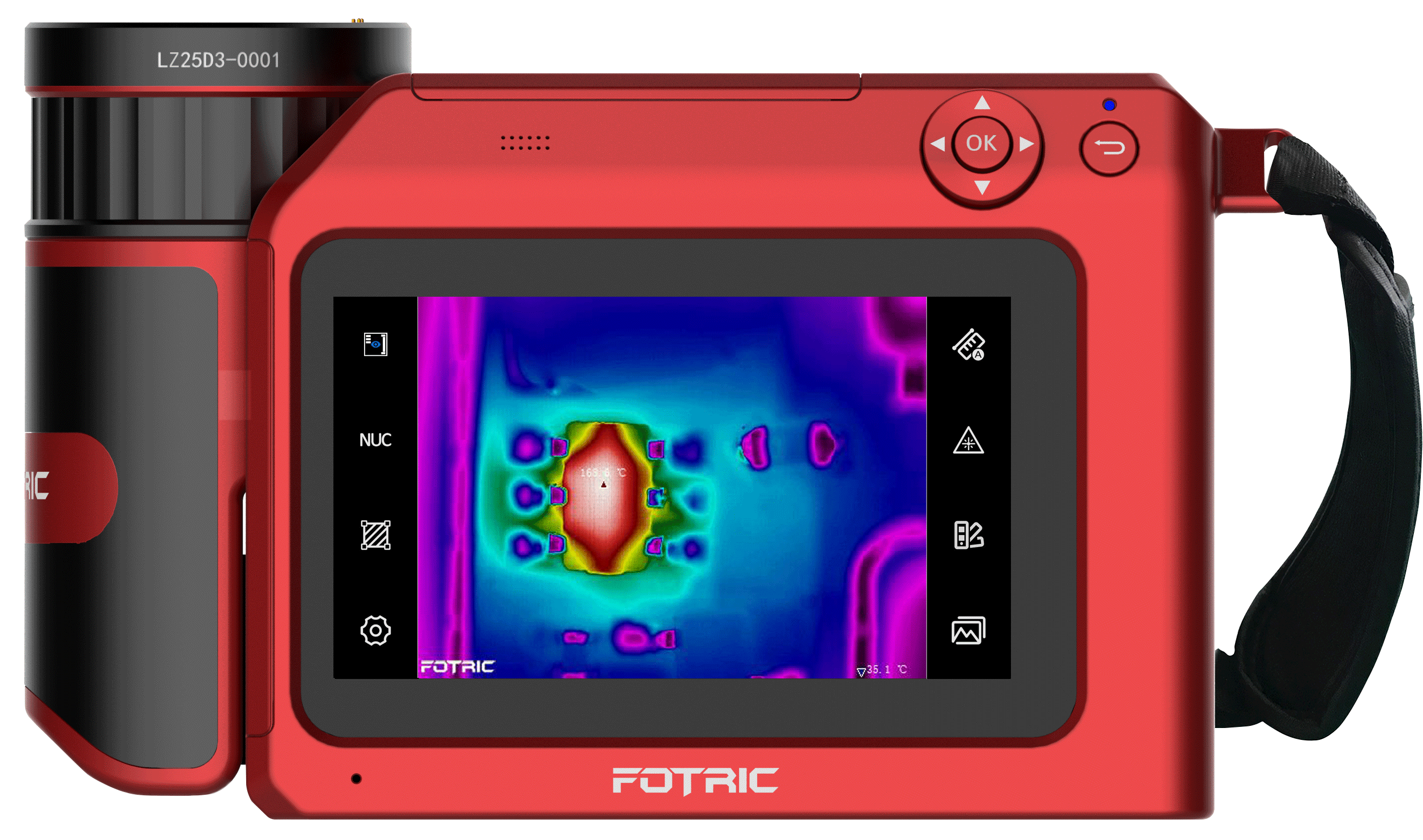

FOTRIC 280系列紅外熱像儀，通過其專有的FOTRIC自有復合調色聚焦成像技術，搭配1080P超高清OLED顯示屏，170°超大可視范圍、微秒級反應速度，配合HDR高動態范圍圖像顯示技術，呈現高質量熱像畫面，幫助鑄造行業提高產品質量。

通訊件壓鑄-模具噴淋前后對比

  噴淋前                                                        噴淋后

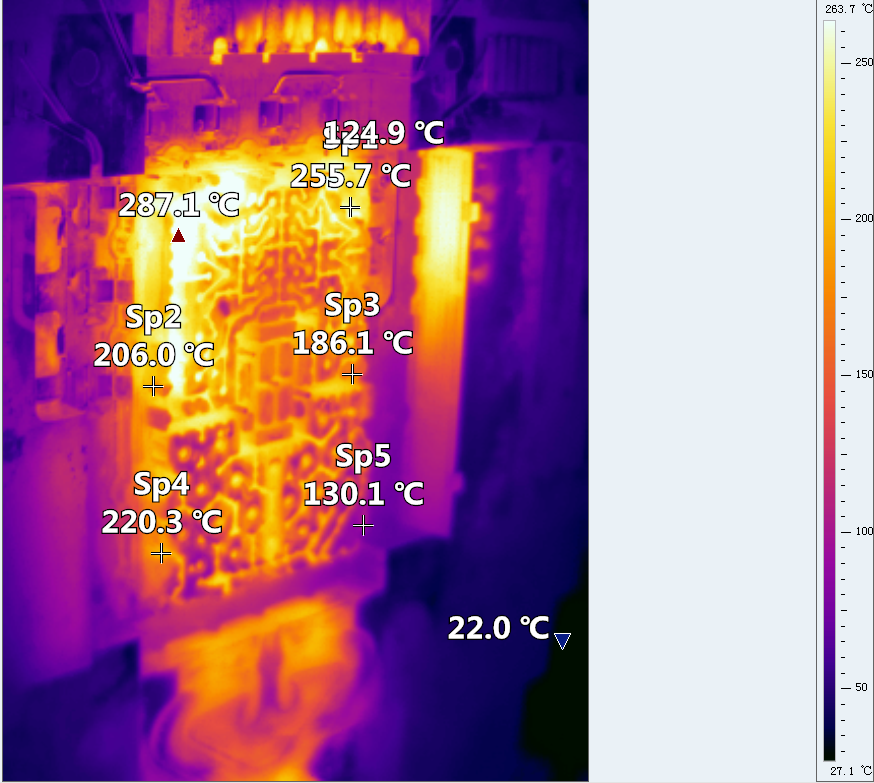

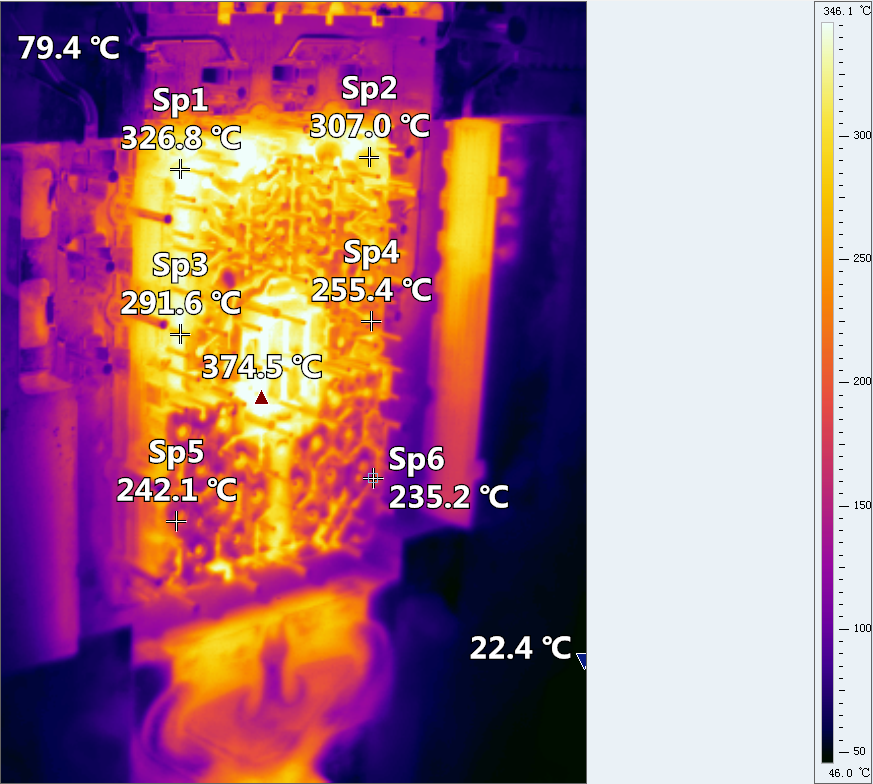

在屏幕上任意選取6個參考點，溫度如圖所示。

模具表面呈現的顏色及參考的溫度如右側溫度條所示。

通過噴淋前后的溫度對比，查找問題。

        噴淋前                                                           噴淋后

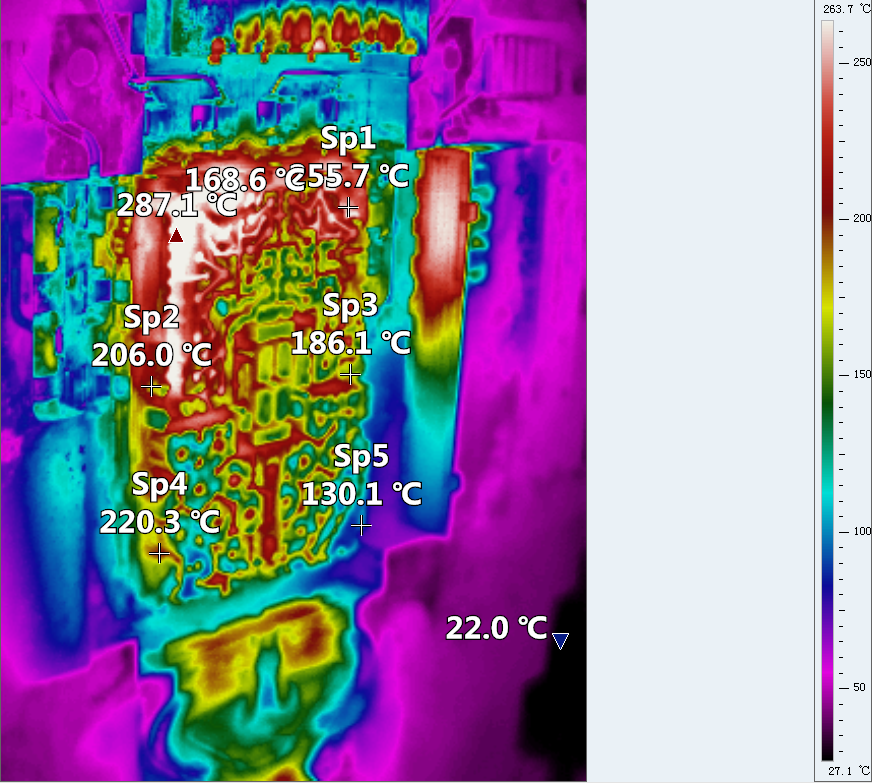

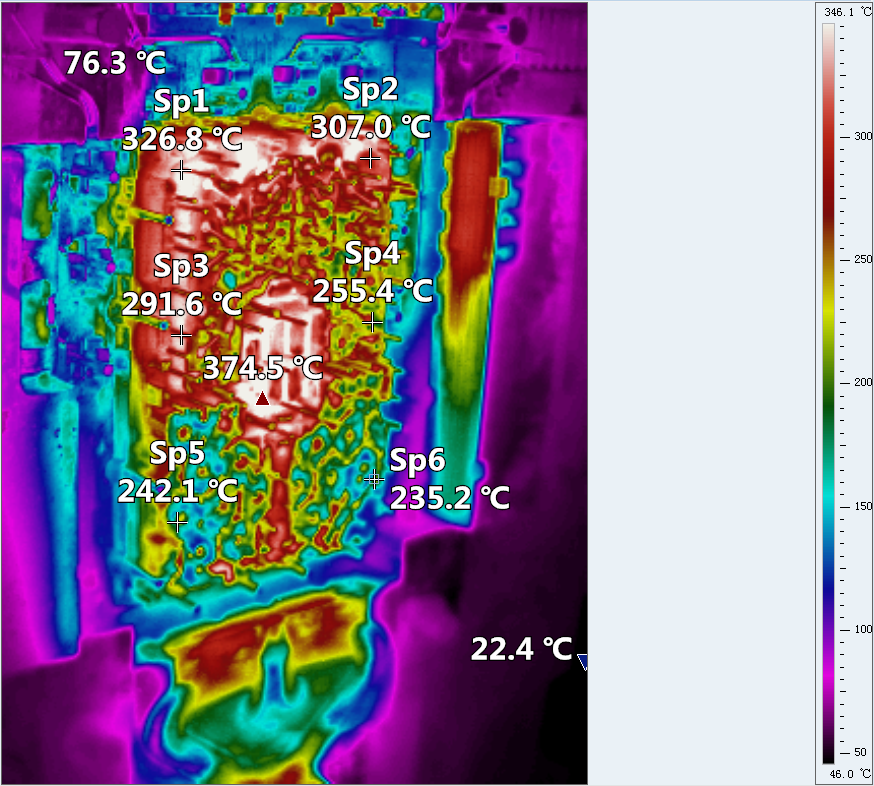

通過改變色板，增加對比度，可見紅色區域?yàn)闇囟容^高的區域。

      噴淋前                                                            噴淋后

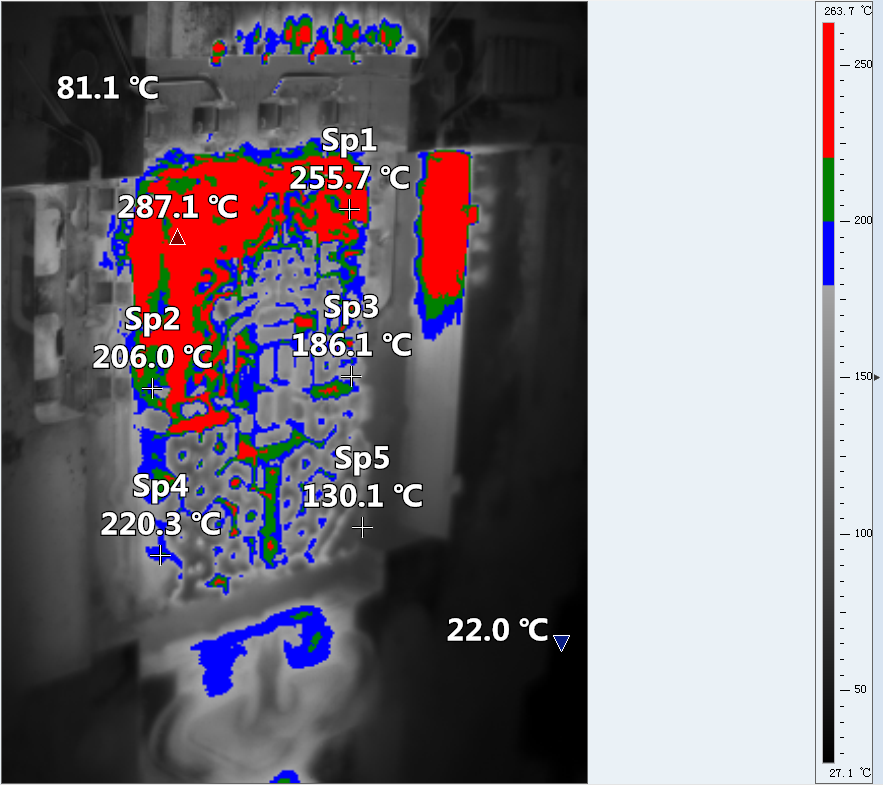

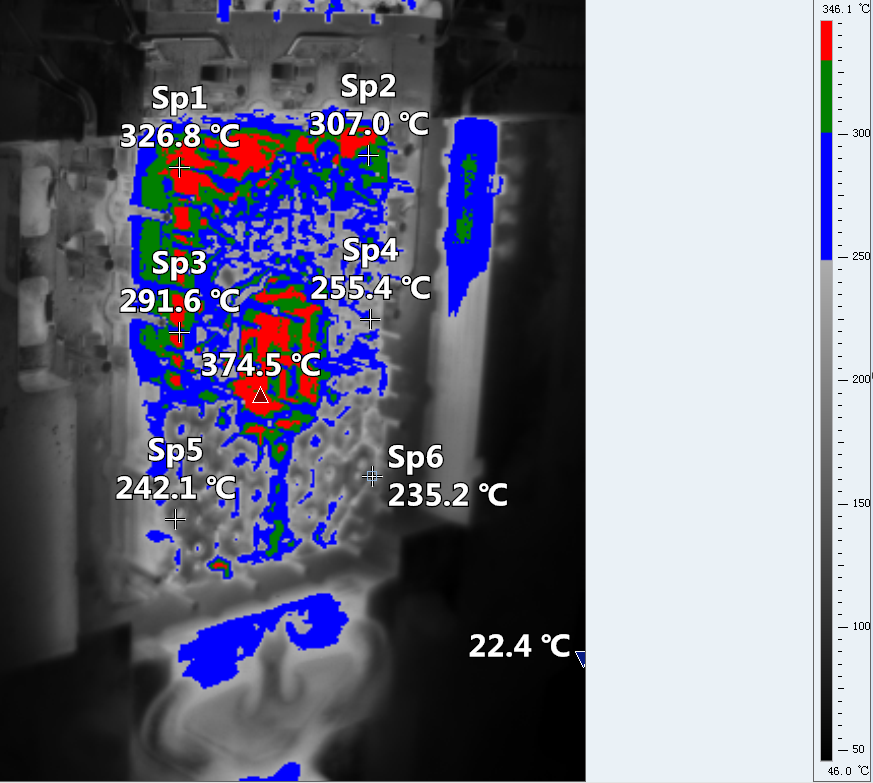

通過等溫線-溫度篩選功能。讓噴淋前的模具250-300℃顯示藍色，300-330℃顯示綠色，超過330℃顯示紅色。讓噴淋后的模具180-200℃顯示藍色，200-220℃顯示綠色，超過220℃顯示紅色。通過觀察對比能更直觀便捷的查出模具的高溫區變化，讓技術部可以更直接的找到問題點。
