從事過電力行業的人都知道，這份工作當中的艱辛，尤其是那些身在一線的運維檢修人員。不論嚴寒還是酷暑，哪里出現問題哪里就有他們的身影。

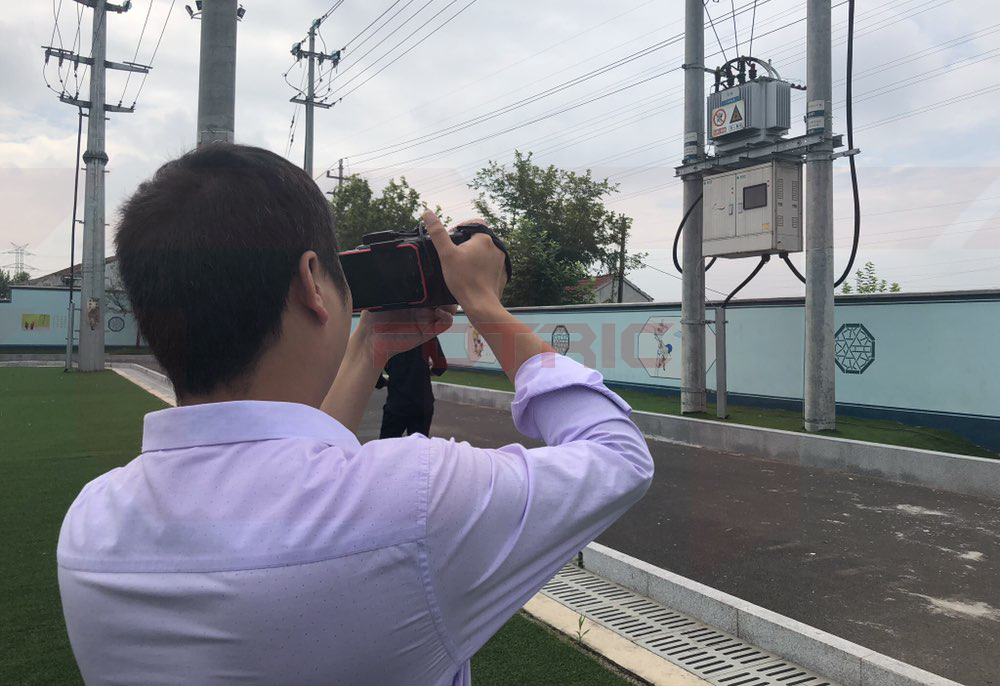

▲在配網上進行變壓器紅外巡檢

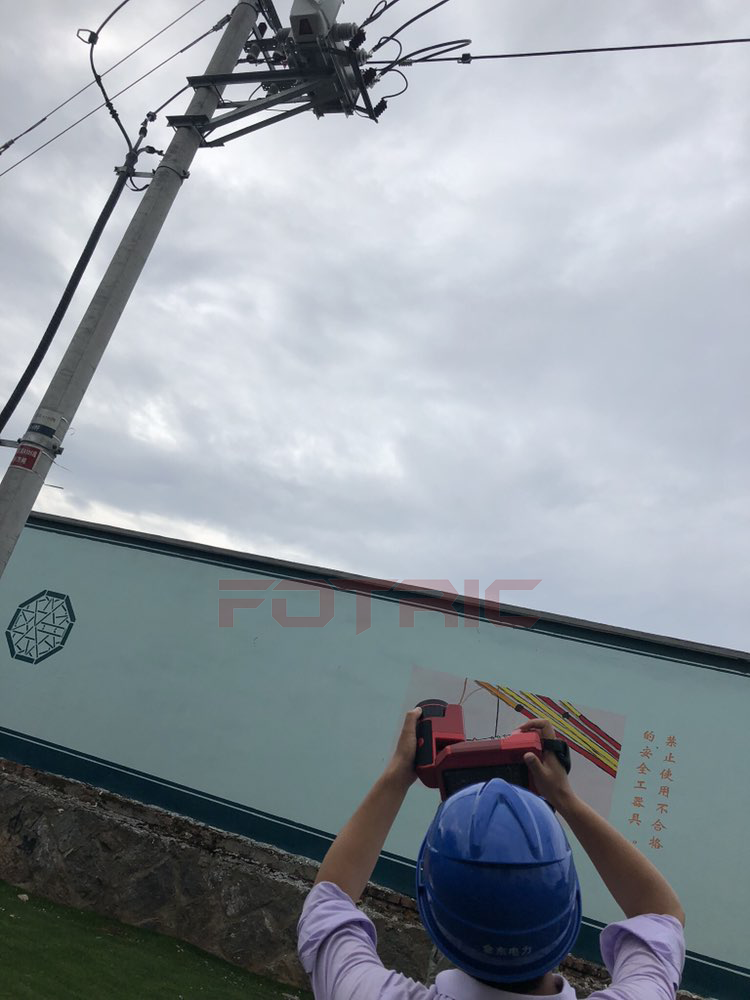

▲一線班組人員在現場對柱上斷路器進行紅外測溫

俗話說“工欲善其事必先利其器”，有沒有合適的運檢工具，對一線人員來說十分重要，既影響著工作質量，也決定著他們能否早點從酷熱的戶外回到吹空調的室內。

我們來看一個真實的案例。某電力公司一線運維檢修人員在變電站進行紅外精確測溫時，發現某組避雷器存在微小溫差，如下圖：

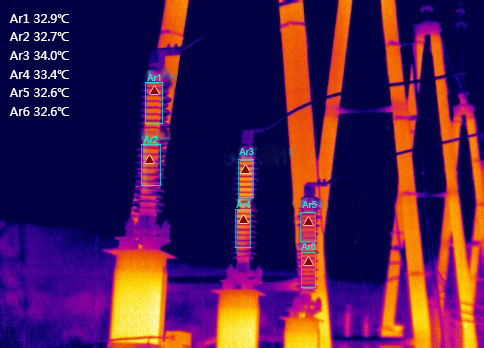

▲110kVⅡ段母線避雷器紅外檢測熱像圖

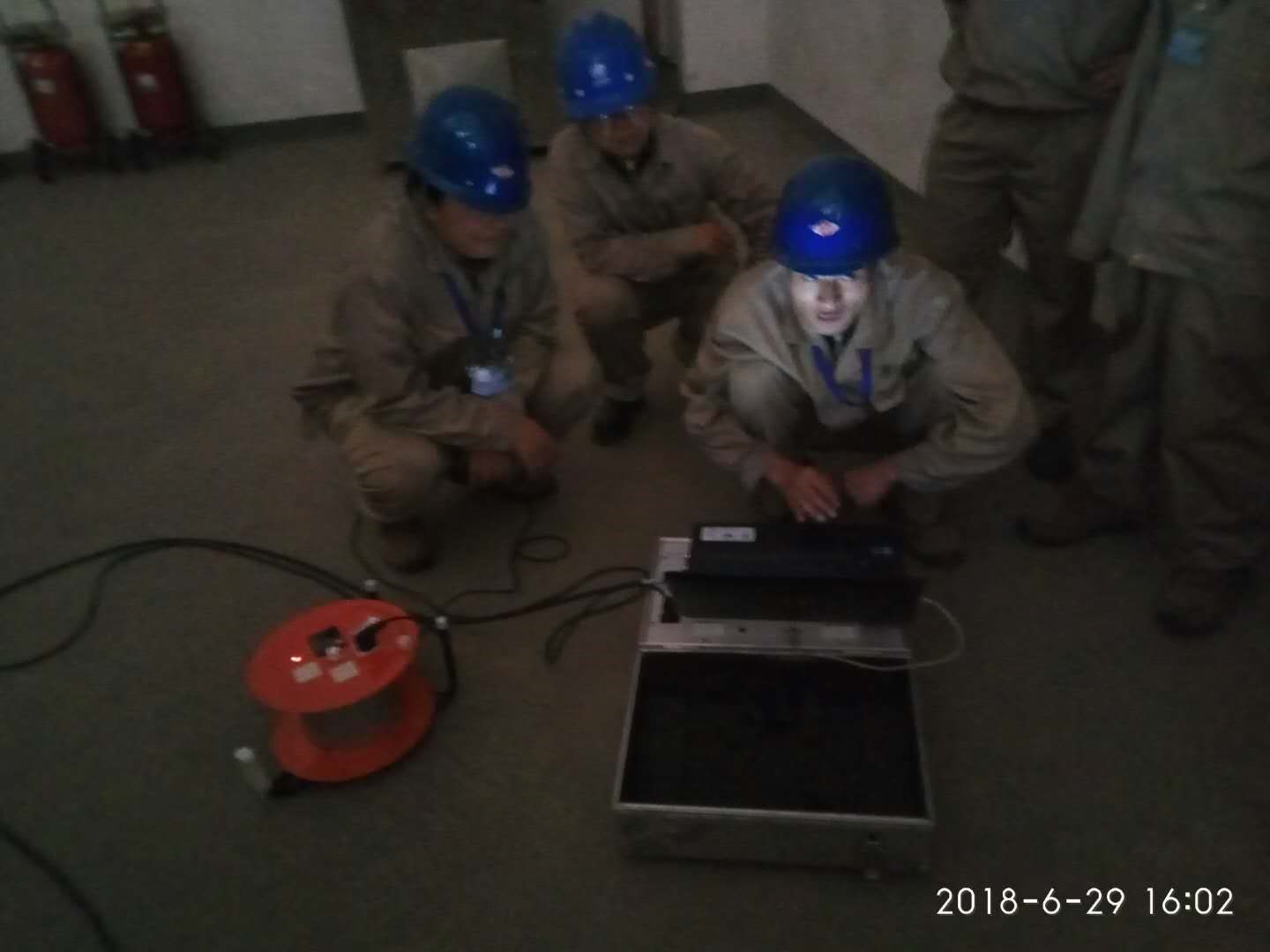

但是自己經驗不足，實在不好判斷，考慮到該組避雷器是母線避雷器，一般是拍好后回去分析，至少需要1天才能知道此設備有無缺陷。這一次，現場碰巧帶了臺外網電腦，更巧的是這臺電腦里恰好裝了該熱像儀的分析軟件，于是就把一起工作的所有人都叫在一起，現場把圖片拷貝到電腦上，大家一起分析。

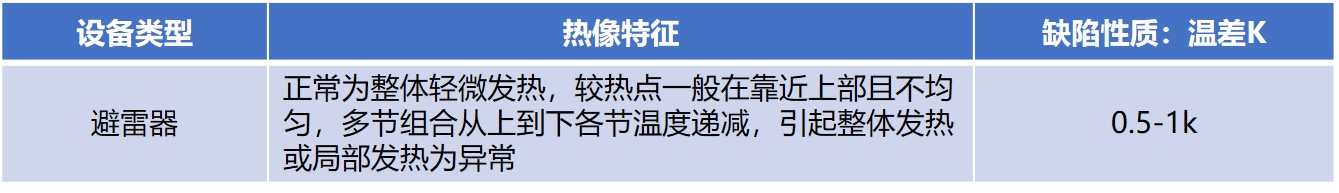

通過查閱《DL/T-664-2008帶電設備紅外診斷應用規范》等各種資料，找到電壓致熱型設備缺陷判斷判據：

再從110kVⅡ段母線避雷器紅外拍攝的熱像圖上得知：

A相溫度Ar1為32.9℃，Ar2為32.7℃

B相溫度Ar3為34.0℃，Ar4為33.4℃

C相溫度Ar5為32.6℃，Ar6為32.6℃

參考點溫度為28℃。

最后，經過溫差對比，B相區域最高溫Ar3與C相Ar5最高溫溫差為34.0-32.6=1.4K。最終判斷，B相溫差為1.4K，故判定110kVⅡ段母線避雷器B相為電壓致熱型危急缺陷。忙前忙后總共耗時1小時。

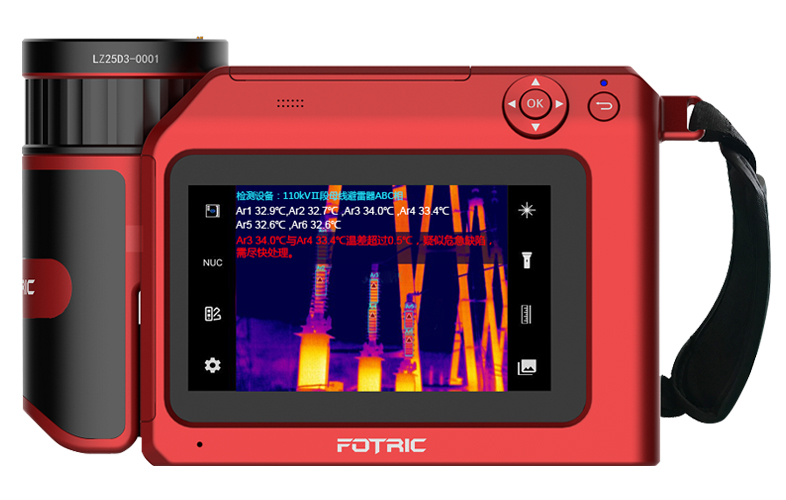

其實，若有一臺“慧診斷”功能的FOTRIC 358X云熱像，完全不必那么麻煩。與普通熱像儀相比，FOTRIC云熱像內置《DL/T-664-2008帶電設備紅外診斷應用規范》，可根據設備類型迅速調用對應的診斷規則，對設備進行智能診斷，并告知診斷結果，使得微小溫差缺陷無處躲藏，充分暴露在現場工作人員的眼前，給缺陷的防治增加了一道保險。

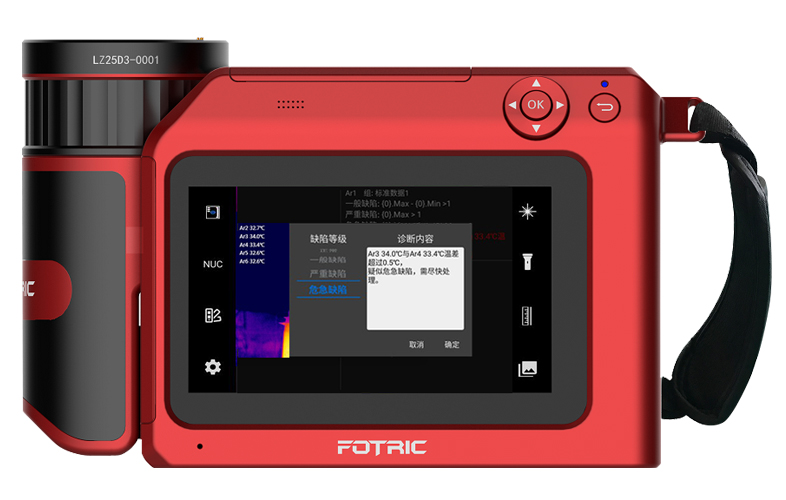

▲FOTRIC 358X云熱像

我們發現，原來現場人員遇到電壓致熱型缺陷，需要反復調整色標，并且依靠工作人員足夠的現場經驗才可以發現并診斷，對于一些隱患很容易錯過。

現在有了FOTRIC 358X云熱像，現場不再需要人工查閱復雜的應用規范，對人員的技術要求也降低了，即便是經驗不足的員工來進行紅外檢測，借助云熱像的“慧診斷”功能，在現場也能判斷微小溫差缺陷。

并且，對于某些難以診斷的缺陷，從原先的1小時或1天才可以判斷，到現在的云熱像輔助判斷，瞬間即刻得到結果。對于很多電壓致熱型設備，如電壓互感器，高壓套管，甚至絕緣子等設備，都可以起到很好的輔助判斷作用。

FOTRIC熱像儀，品質有保障

FOTRIC 358X云熱像，由全球資深熱像品牌FOTRIC推出。FOTRIC作為熱像儀、云熱像、熱像系統的生產廠家，專注熱像產品研發十余年， 服務全球客戶，中國總部位于上海，美國總部位于達拉斯（Dallas），同時在北京、無錫、南京、濟南、西安設有辦事處，在歐洲、韓國、新加坡、澳大利亞、臺灣等十多個國家和地區設有分銷商。

在國內電力行業，FOTRIC熱像儀已被國網江蘇省公司、國網江西省公司、國網山東省公司、國網蒙東電力、國網寧夏省公司、國網山西省公司、國網安徽省公司、國網四川省公司等采購使用。
