紅外熱像儀在建筑節能現場檢測中的應用

建筑圍護結構缺陷主要分為外表面熱工缺陷和內表面熱工缺陷， 包括熱橋缺陷， 圈梁、柱、拐角等部位，是建筑外圍護結構的熱工性能薄弱部位， 是影響建筑物節能效果和建筑物熱舒適性的重要因素。同時這些墻體熱工缺陷大多數是隱蔽的， 僅憑工程資料和常規現場檢測方法不足以判斷其所在部位和嚴重程度，從而影響對建筑熱工性能與節能狀況的評價。采用紅外熱像儀可以迅速和全面地判斷建筑熱工狀況，找出存在熱工缺陷的部位， 具有縱覽全局的效果。所以，在對建筑物圍護結構進行詳細檢測之前， 宜優先進行建筑熱工缺陷的檢驗。

一. 熱橋的概念

? 熱橋就是指：建筑圍護結構中的一些部位，在室內外溫差的作用下，形成熱流相對密集、內表面溫度較低的區域。這些部位成為傳熱較多的橋梁，故稱為熱橋（thermal bridges），有時又可稱為冷橋(cold bridges)原因是出現這種現象的部位總能感覺到冷氣的存在，溫度較低。

? 熱是一種能量，熱能量的傳導是需要一個渠道、橋梁的，而那些熱阻低，熱傳導系數大的部位則提供了熱傳導橋梁，故這些部位就叫做“熱橋”，在我國《民用建筑熱工設計規范》（GB50176-93）上的專用術語就是“熱橋”。

? 熱橋往往是由于該部位的傳熱系數比相鄰部位大得多、保溫性能差得多所致，在圍護結構中這是一種十分常見的現象。如砌在磚墻或加氣混凝土墻內的金屬，混凝土或鋼筋混凝土的梁、柱、板和肋，預制保溫中的肋條，夾心保溫墻中為拉結內外兩片墻體設置的金屬聯結件，外保溫墻體中為固定保溫板加設的金屬錨固件，內保溫層中設置的龍骨，挑出的陽臺板與主體結構的連接部位，保溫門窗中的門窗框特別是金屬門窗框等等。

? 寒冷季節外墻角部散熱面積比吸熱面積為大，墻角內空氣流動速度較慢，接受室內熱量比鄰近的平直部位為少，也是熱流密集、內表面溫度較低的熱橋部位。

? 由于熱橋部位內表面溫度較低，寒冬期間，該處溫度低于露點溫度時，水蒸氣就會凝結在其表面上，形成結露。

二. 應用領域

紅外熱像儀的應用越來越廣泛，在建筑領域常用于建筑熱工缺陷檢測；建筑氣密性檢測；濕氣滲漏檢測；建筑能耗審計以及采暖系統及管道，電氣設備的維護與故障檢測等。紅外熱像儀憑借其簡單而高效率的檢測方法，逐漸成為工程師們得力的檢測工具。

1.建筑熱工缺陷檢測，保證建筑物質量　　

使用熱像儀檢測分析建筑結構缺陷是一個快速有效的方法，一張清晰的熱圖，可以提供給您詳細的建筑物熱信息，您可以清楚發現建筑物的熱損失狀況，潮濕情況以及建筑氣密性的狀態，除此之外，您可能通過這些信息綜合評估建筑的保溫效果，檢查建筑是否存在缺陷隱患，而這些信息都是通過紅外熱像儀－無損檢測方法而提供的！

２.查找定位屋頂泄漏位置　　

查找屋頂泄漏是紅外熱像儀在建筑檢測中的一個典型應用。年份久遠的建筑物，經歷日曬雨淋及大氣的侵蝕，建筑極易被損傷，其損傷會導致其隔熱或保溫的效果降低，并產生雨水滲漏等問題。情況嚴重的會影響人們的居住。紅外熱像儀以優異的熱靈敏度，可清晰顯示細微溫差，查找并定位泄露點，確保建筑質量。

３、建筑能耗審計評估　　

在建筑檢測中，紅外檢測方法是理想快速進行建筑能耗評估的測量方法。紅外熱像儀具備優異的熱靈敏度，提供清晰的紅外像圖用于分析建筑絕緣缺失，冷熱橋缺陷等。紅外熱像儀可全面反映出由于外墻或門窗而導致的建筑能耗損失，散熱器狀態及建筑外墻狀態檢測。紅外熱像儀可提供高清晰的熱圖，是一款用于建筑外墻檢測及維護的理想工具。

４.檢測采暖系統的安裝與運行狀況　　

紅外熱像儀可提供直觀而快捷的操作，可快速安全的檢測空調通風系統的安裝及運行狀態。紅外熱像儀可清晰顯示出溫度場的分布狀態，可一目了然的發現溫度異常分布情況，可用于空調通風系統的運行評估。另外，紅外熱像儀提供最簡單的方法用于檢測散熱器是否存在淤積及堵塞情況。

５.檢查和測量太陽能系統運行狀況　　

檢查和測量太陽能系統運行狀況的目的是確保系統安全有效的運行。太陽能系統完全依仗陽光而運行，一個缺陷的光感單元不僅會損傷系統的性能，也會導致系統故障，從而產生大量的熱能，產生火災故障隱患。熱成像儀被用于太陽能系統檢測，用于及早發現潛在的火災風險及影響系統運行的故障隱患，極大程度上保護系統安全運行，并確保人員安全。

６.管道檢測，是否存在泄漏及裂痕　　

通常排查管道是否出現故障的方法是將整面墻或地面揭開漫無目標的進行全面檢查，這是一個破壞驚人而極費成本的方法。紅外熱橡儀能提供一種無損檢測，有的放矢的檢測手段，使破壞最小化，成本最節約化。例如：檢測地暖系統中水管的泄漏，紅外熱像儀通過熱傳遞的原理，通過測量地表面的熱分布狀態，可精確定位泄漏點并進行修理。勿需損壞無故障部位，使維修更有效率和針對性，從而節約維修成本和時間。

７.濕氣滲漏檢測　　

在建筑中，不是僅有水管破裂才會導致墻體潮濕，由于大氣的侵蝕會傷害到建筑的結構，這些有缺陷的結構極易可能產生雨水滲漏問題，如積水不能及時被干燥，則濕氣會在墻體內累積。熱成像儀可清晰成像建筑表面濕度的分布，查找高濕危險區域，并進行原因排查，避免更大面積的損傷。

８.霉變隱患檢測　　

建筑冷橋會導致能量的損耗，在這些部位，如空氣中含有過高的濕度則極易凝結成水，久之則會導致霉變。霉變的發生不僅會破壞建筑質量，還會影響居住人員的健康。紅外熱像儀提供建筑表面濕度成像功能，清晰顯示高溫區域，簡單快速的發現是否存在霉變隱患。

９.建筑氣密性檢測　　

簡單來說，如果建筑門窗沒有正確安裝，在冬天則會導致冷風倒灌，暖氣泄漏的情況發生，由此則會產生采暖系統負荷升高，運行成本增加，這種問題稱之為“建筑氣密性”缺陷。所謂的“建筑節能”通常是指建筑的氣密性檢測，而導致密封性產生問題的原因可能來自于隔熱層的質量，施工質量或建筑使用過程中的老化，發現這些導致泄漏的問題點是減少能量損失的關鍵。紅外熱成像的功能則是為了迅速查找氣密缺陷部位，通過加壓實驗，對門窗，管道等關鍵部位進行排查，迅速找到滲漏點，提供有效的定性分析依據，查找定位問題區域，簡單明了。

１０.大型建筑物全景分析　　

使用紅外熱像儀對大型建筑物進行拍攝時，由于拍攝空間的限制，只能局部進行拍攝。紅外熱像儀全新的圖像拼接功能，使用全景拼接助手可將幾幅圖片拼接為一幅全景熱圖，且不影響任意圖片的清晰度及拍攝數據。可對整個建筑物進行全景分析，易于發現熱缺陷。

三. 實際案例

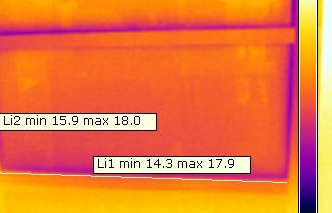

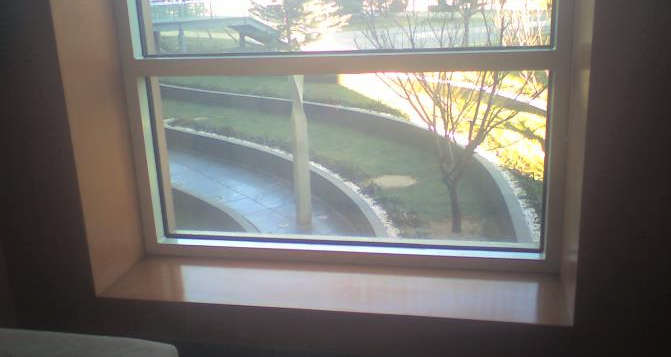

正常窗戶

該測試對象是大堂吧右起第4扇窗，窗戶整體溫度分布均勻，玻璃表面溫度分布均勻，窗框與內裝飾面板接縫處無明顯熱交換現象，玻璃密封條密封良好，該窗戶無泄漏現象，一切正常。

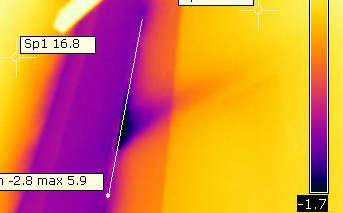

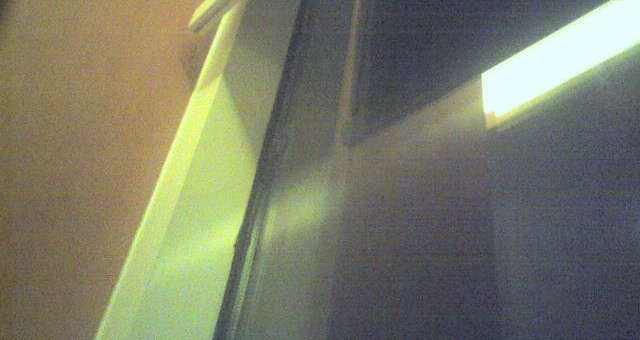

窗戶密封膠條失效

該測試對象是4F茶歇臺對面右起第1扇窗戶，在玻璃與窗框接縫處有明顯的熱交換現象，最低溫度為-2.8℃，說明該處存在泄漏，現場查看后確認是由于玻璃與窗框之間的密封條失效導致泄漏，建議將該處進行打膠處理，防止進一步惡化。

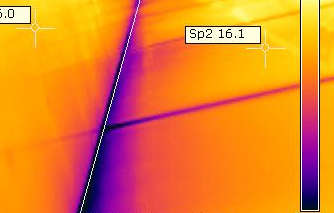

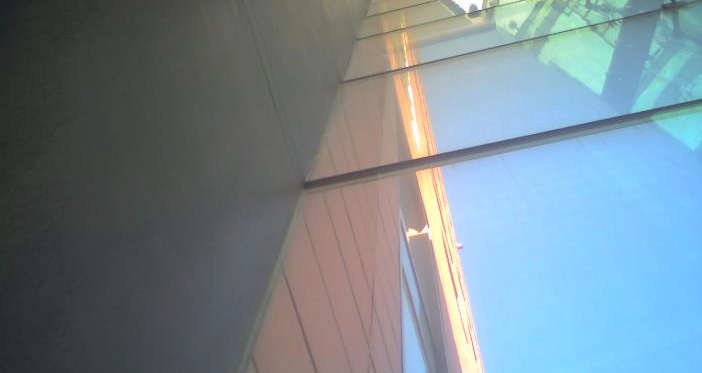

玻璃幕墻與墻體連接處泄漏

該測試對象是3F屋里香D區左側玻璃幕墻與墻體交界處，在玻璃與外墻交界處有明顯的熱交換現象，最低溫度為-3.4℃，室內溫度為22℃，說明該交界處存在泄漏，建議將該處進行修復處理，防止進一步惡化。

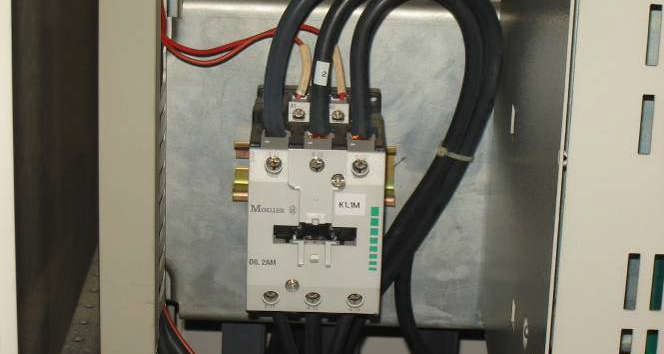

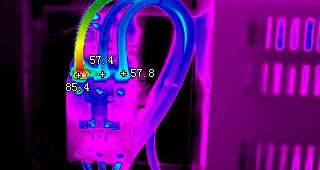

動力柜電力設備缺陷檢測

動力控制柜斷路器接頭接觸不良，氧化松動，導致A相接觸點異常發熱。
