FOTRIC 680
FOTRIC 680
FOTRIC 680 -
FOTRIC 680
在線熱像儀,FOTRIC 686,FOTRIC 688,熱像儀采用性能極佳的電子元器件,支持7×24小時長期工作,保證在線熱像儀長時間可靠的運行
| 熱門參數 | |
|---|---|
| 紅外分辨率 | 640*480 |
| 熱靈敏度(NETD) | ＜30mk@30℃ |
| 視場角(FOV) | 25°*19° |
| 空間分辨率(IFOV） | 0.68mrad |
| 數碼變焦 | 1-100倍連續變焦、數碼、圖像插補變焦 |
| 探測器像元間距 | 17μm |
| 響應波段 | 7-14μm |
| 對焦 | 自動/電動對焦 |
| 測溫分析 | |
| 測溫范圍 | -20℃-650℃ |
| 測量精度 | ±2℃或±2%，取大值（環境溫度在10℃-35℃時） |
| 測溫模式 | 100個點/線/區域測溫（包括最大值/最小值/平均值/位置）；3條等溫線測溫（包含等溫線以上/以下/間隔） |
| 溫度三維圖 | 有 |
| 線溫分布圖 | 有 |
| 參數修正 | 發射率、反射溫度、環境溫度、濕度、測量距離、透過率 |
| 全屏發射率校正 | 支持 |
| 分區發射率校正 | 支持 |
| PC軟件 | FOTRIC AnalyzIR |
| 圖像顯示 | |
| 調色板 | 標準調色板、反轉調色板各15種 |
| 圖像文件格式 | 標準JPEG，包含16位測量數據 |
| 視頻及專業功能 | |
| 全輻射動態溫差分析技術 | 有 |
| 圖像拼接 | 有 |
| 視頻拼接 | 有 |
| 視頻剪切 | 有 |
| 溫度直方圖 | 有 |
| 數據導出 | 導出全畫幅數據、導出溫升趨勢圖數據、導出選的區域的溫度數據 |
| 溫升趨勢 | 有 |
| 溫差趨勢 | 有 |
| 溫升趨勢疊加分析 | 有 |
| 采樣間隔 | 自定義采樣間隔，1~30Hz連續可調 |
| 觸發模式 | 超溫觸發、低溫觸發、絕對時間觸發、相對時間觸發、外部觸發、手動觸發、區間溫度觸發 |
| Modbus協議 | 支持TCP-IP Modbus協議和RS232 Modbus協議 |
| 參考溫度 | 手動設置，或者根據測量獲得 |
| 設置命令 | 日期/時間，溫度 °C /°F |
| 圖像存儲類型 | 存儲于PC |
| 電源系統 | |
| 工作及存儲溫度 | 工作溫度：-20℃-50℃；存儲溫度：-40℃-70℃ |
| 相對濕度 | ＜90%RH |
| 通用指標 | |
| 探測器 | 非制冷微測輻射熱計 |
| 幀頻 | 30Hz |
| 以太網 | 命令、控制和圖像 |
| 數字數據流 | 千兆以太網 |
| 以太網，標準 | IEEE 802.3 |
| 以太網，接口類型 | RJ-45 |
| 以太網，類型 | 千兆以太網 |
| 以太網，通信 | 基于TCP/IP |
| 以太網，協議 | TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP |
| 以太網電源，連接器類型 | 可插接的2極螺絲型接線端子 |
| 大氣傳遞校正 | 自動，基于距離、大氣溫度及相對濕度的輸入值 |
| 光學器件傳輸校正 | 自動，基于內部傳感器發出的信號 |
| 反射表觀溫度校正 | 自動，基于反射溫度輸入值 |
| 外部光學器件/視窗校正 | 自動，基于光學器件/視窗的傳輸及溫度輸入值 |
| 測量校正 | 總體目標參數 |
| 數字輸入 | 1個光隔離輸入口，10–30VDC |
| 數字輸出，用途 | 1個光隔離輸出口，10–30VDC，最大100mA |
| 數字 I/O，隔離電壓 | 500 VRMS |
| 數字I/O，供電電壓 | 12/24VDC，最大 200mA |
| 數字I/O，連接器類型 | 可插接的6極螺絲型接線端子 |
| 數字輸入，用途 | 圖像標簽（開始、停止、一般），圖像流控制 （圖像流開/關），外部設備輸入（經程序設置） |
| 防護等級 | IP 40 |
| 尺寸 | 150*65*70mm |
| 保修期 | 整機2年，核心探測器10年 |
| 產品標配 | 在線熱像儀主機（含鏡頭）、電源適配器、網線、用戶手冊、原廠標定證書、保修卡、合格證 |

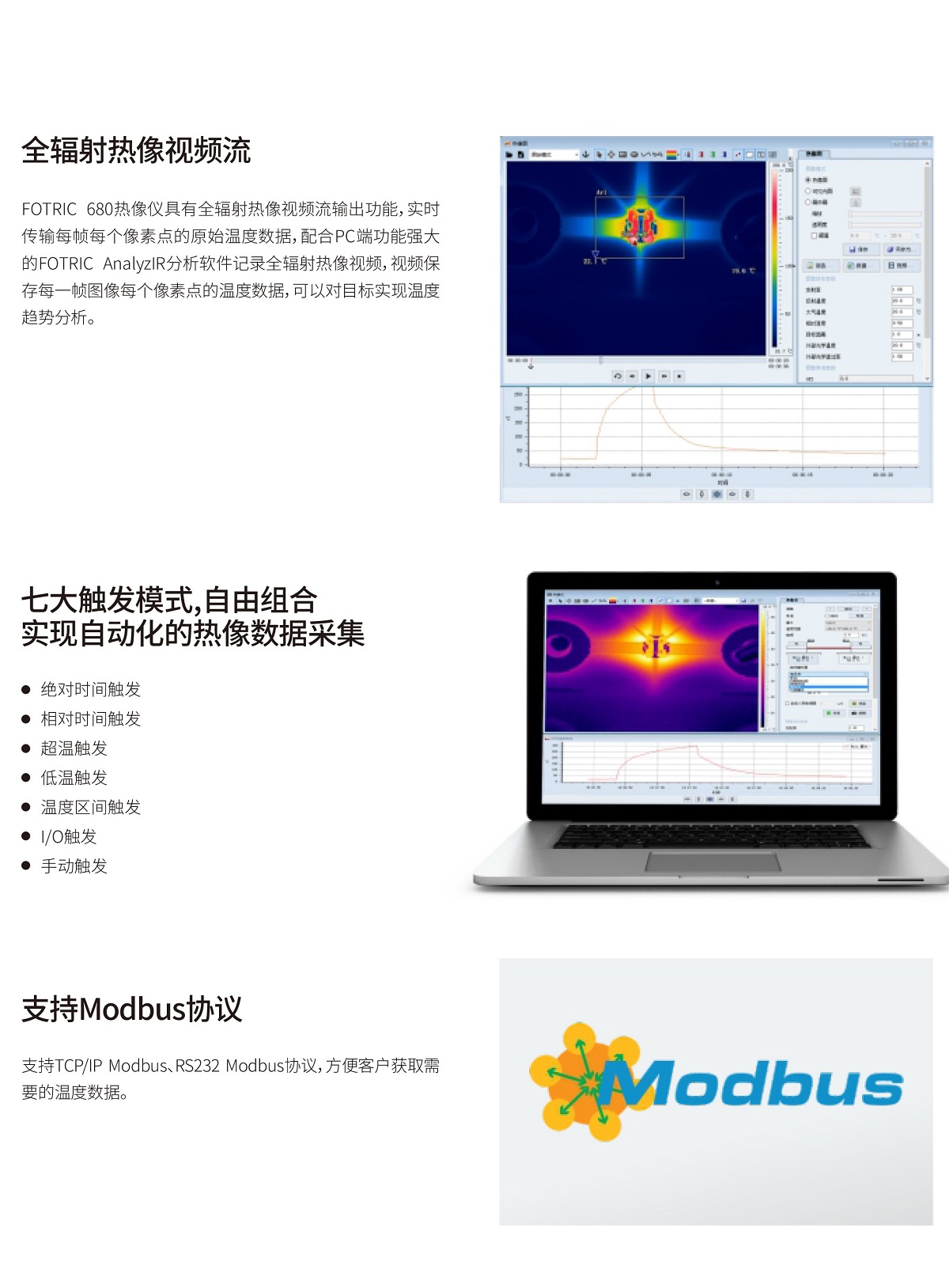

全輻射熱像
Full Radiation
實時傳輸每幀每個像素點的原始溫度數據，雙路全輻射熱像視頻流并發訪問，可支持2套FOTRIC AnalyzIR專業研發軟件同時訪問。
自定義采樣幀頻
Customize Sampling Frequency
自定義采樣幀頻，滿足各種場景的測試要求
如進行長期老化實驗，可自由設置采樣間隔，如60秒采集1幀；如進行短期快速溫升測試，可自由設置1~30Hz采樣頻率，且連續可調。

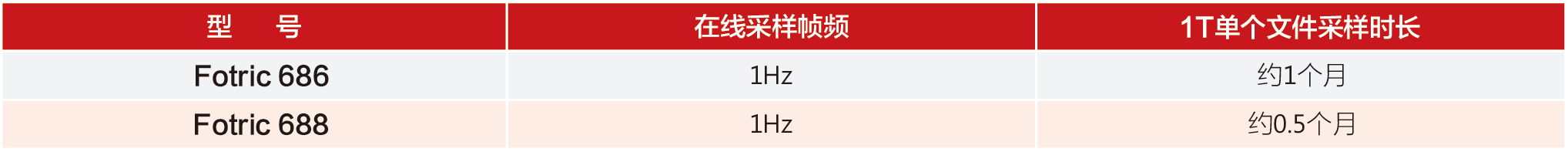

長期在線模式下采集的數據非常大。FOTRIC 680配套FOTRIC AnalyzIR軟件支持最大1TB（1024GB）的單個全輻射熱像視頻錄制，幫助研發用戶記錄實驗過程的完整數據。
熱像數據采集
Data Collection
七大觸發模式自由組合，實現自動化的熱像數據采集
支持七大觸發模式：
● 絕對時間觸發
● 相對時間觸發
● 超溫觸發
● 低溫觸發
● 溫度區間觸發
● I/O觸發
● 手動觸發
卓越硬件
Excellent Hardware
穩定可靠，在線更長期
FOTRIC 686 688熱像儀采用性能極佳的電子元器件，支持7×24小時長期工作，保證在線熱像儀長時間可靠的運行。
專業分析軟件
Specialized Analysis Softwar
熱像分析，絕不是單一熱像圖
FOTRIC AnalyzIR軟件為滿足研發用戶使用需求而開發，從圖像、溫度及時間的三維角度來進行測試分析。
一張圖將擁有更多的細節和變化過程，比常規設備維護類熱像儀的研究更深入，數據更可靠、論文更漂亮。
