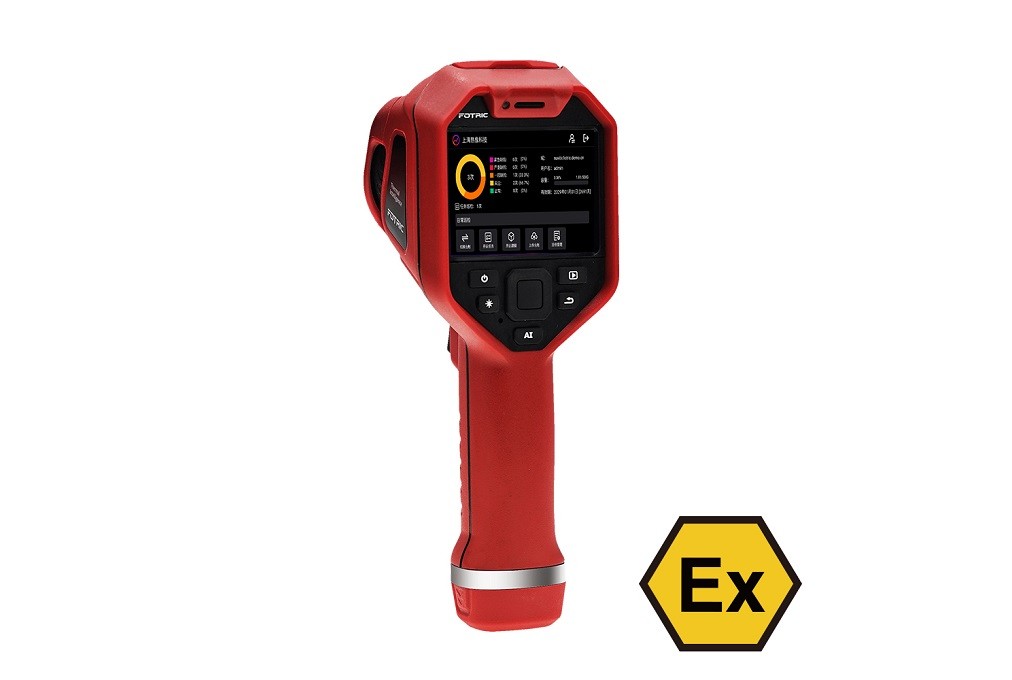

FOTRIC 840FX-Ex系列 防爆云熱像系列
| 基本參數 |  | | |
| 846FX-Ex（384*288） | 844FX-Ex（328*246） | 842FX-Ex（160*120） | |
| 紅外分辨率 | 384*288 | 328*246 | 160*120 |
| 超像素(SR) | 增強至 768*576 | 增強至 656*492 | 增強至 320*240 |
| 探測器類型 | 非制冷型紅外焦平面探測器 | 非制冷型紅外焦平面探測器 | 非制冷型紅外焦平面探測器 |
| 熱靈敏度(NETD) | 40mk(0.04°C) | 40mk(0.04°C) | 60mk(0.06°C) |
| 像元間距 | 17μm | 17μm | 17μm |
| 響應波段 | ~7-14μm | ~7-14μm | ~7-14μm |
| 圖像幀頻 | 30Hz | 30Hz | 30Hz |
| 視場角(FOV) | 49°x 37° | 49°x 37° | 46° x35° |
| 空間分辨率(IFOV) | 2.22 mrad | 2.61 mrad | 5.13 mard |
| 最小成像距離 | 0.1 m | 0.1 m | 0.1 m |
| 鏡頭焦距 | f7.5 | f7.5 | f3.3 |
| 對焦方式 | 免調焦 | 免調焦 | 免調焦 |
| 數字變焦 | 1-8倍，支持滾輪連續可調 | 1-8倍，支持滾輪連續可調 | 1-8倍，支持滾輪連續可調 |
| 特色功能 | |||
| 云熱像 | 支持 | 支持 | 支持 |
| T-DEF | 可見光測溫，可調節熱像透明度0%-100% | 可見光測溫，可調節熱像透明度0%-100% | 可見光測溫，可調節熱像透明度0%-100% |
| MagicThermal | 不支持 | 不支持 | 不支持 |
| IREdge功能 | 支持 | 支持 | 支持 |
| T-TWB | 支持 | 支持 | 支持 |
| HawkAI功能 | 不支持 | 不支持 | 不支持 |
| AI體溫篩查 | 不支持 | 不支持 | 不支持 |
| 測量分析 | |||
| 測溫范圍 | -20 °C ~ 700°C | -20 °C ~ 700°C | -20 °C ~ 550°C |
| 測溫量程 | -20 °C ~ 120°C，0 °C ~ 700°C | -20 °C ~ 120°C，0 °C ~ 700°C | -20 °C ~ 120°C，0 °C ~ 550°C |
| 智能量程 | 支持 | 支持 | 支持 |
| 測溫精度 | ±2 °C 或 2% 取大值（在 25 °C 環境溫度） | ±2 °C 或 2% 取大值（在 25 °C 環境溫度） | ±2 °C 或 2% 取大值（在 25 °C 環境溫度） |
| 測溫區域 | 點：8 線：5 區域：8 | 點：8 線：5 區域：8 | 點：8 線：5 區域：8 |
| 全局測溫修正 | 支持發射率、環境溫度、反射溫度、相對濕度、測溫距離、紅外窗口（溫度和透過率）修正 | 支持發射率、環境溫度、反射溫度、相對濕度、測溫距離、紅外窗口（溫度和透過率）修正 | 支持發射率、環境溫度、反射溫度、相對濕度、測溫距離、紅外窗口（溫度和透過率）修正 |
| 區域測溫修正 | 不支持 | 不支持 | 不支持 |
| 區域報警 | 不支持 | 不支持 | 不支持 |
| 溫升功能 | 不支持 | 不支持 | 不支持 |
| 本機分析 | 設備直接分析熱像照片與視頻 | 設備直接分析熱像照片與視頻 | 設備直接分析熱像照片與視頻 |
| 分析軟件 | AnalyzIR專業熱像分析軟件 | AnalyzIR專業熱像分析軟件 | AnalyzIR專業熱像分析軟件 |
| 顯示屏 | 3.5吋，320*240 | 3.5吋，320*240 | 3.5吋，320*240 |
| 圖像模式 | 熱像、可見光、畫中畫和T-DEF? | 熱像、可見光、畫中畫和T-DEF? | 熱像、可見光、畫中畫和T-DEF? |
| 調色板 | 支持8種通用調色板： 灰白(Grey)、鐵紅(Iron)、彩虹(Rainbow)、灰紅(GreyRed)、春雨(Rain)、熾熱(GlowBow)、醫學(Medical)、棱鏡(Prism) 支持調色板反轉 支持調色板實時預覽切換 | 支持8種通用調色板： 灰白(Grey)、鐵紅(Iron)、彩虹(Rainbow)、灰紅(GreyRed)、春雨(Rain)、熾熱(GlowBow)、醫學(Medical)、棱鏡(Prism) 支持調色板反轉 支持調色板實時預覽切換 | 支持8種通用調色板： 灰白(Grey)、鐵紅(Iron)、彩虹(Rainbow)、灰紅(GreyRed)、春雨(Rain)、熾熱(GlowBow)、醫學(Medical)、棱鏡(Prism) 支持調色板反轉 支持調色板實時預覽切換 |
| 溫寬模式 | 支持自動調整溫寬范圍（最小3℃） | 支持自動調整溫寬范圍（最小3℃） | 支持自動調整溫寬范圍（最小3℃） |
| 顏色報警 | 支持，溫度之上、溫度之下和溫度之間 | 支持，溫度之上、溫度之下和溫度之間 | 支持，溫度之上、溫度之下和溫度之間 |
| 圖像疊加信息 | 顯示全局最高、最低、平均溫度、測溫參數 | 顯示全局最高、最低、平均溫度、測溫參數 | 顯示全局最高、最低、平均溫度、測溫參數 |
| 高低溫跟蹤 | 標識自動跟蹤高低溫度點 | 標識自動跟蹤高低溫度點 | 標識自動跟蹤高低溫度點 |
| 拍攝功能 | |||
| 數碼相機 | 800萬像素，工業級數碼相機 | 800萬像素，工業級數碼相機 | 800萬像素，工業級數碼相機 |
| 存儲卡 | TF卡，標配32GB，可存儲約10萬張圖像；可適配64GB、128GB TF卡 | TF卡，標配32GB，可存儲約10萬張圖像；可適配64GB、128GB TF卡 | TF卡，標配32GB，可存儲約10萬張圖像；可適配64GB、128GB TF卡 |
| 拍攝模式 | 支持單幀拍攝 | 支持單幀拍攝 | 支持單幀拍攝 |
| 文件格式 | JPEG(全輻射熱像圖)、可見光圖片、IRS(全輻射視頻)和MP4(非全輻射視頻） | JPEG(全輻射熱像圖)、可見光圖片、IRS(全輻射視頻)和MP4(非全輻射視頻） | JPEG(全輻射熱像圖)、可見光圖片、IRS(全輻射視頻)和MP4(非全輻射視頻） |
| 凍結畫面 | 有，支持單幀拍攝 | 有，支持單幀拍攝 | 有，支持單幀拍攝 |
| 掃碼功能 | 支持，可掃描二維碼和條形碼，作為標簽 | 支持，可掃描二維碼和條形碼，作為標簽 | 支持，可掃描二維碼和條形碼，作為標簽 |
| 注釋功能 | 支持語言注釋，文本注釋，標簽注釋，收藏注釋 | 支持語言注釋，文本注釋，標簽注釋，收藏注釋 | 支持語言注釋，文本注釋，標簽注釋，收藏注釋 |
| 全輻射視頻錄制 | 支持可供分析的熱像視頻錄制 | 支持可供分析的熱像視頻錄制 | 支持可供分析的熱像視頻錄制 |
| 非全輻射視頻錄制 | 支持熱像視頻、可見光視頻錄制（只用于查看，不用于分析） | 支持熱像視頻、可見光視頻錄制（只用于查看，不用于分析） | 支持熱像視頻、可見光視頻錄制（只用于查看，不用于分析） |
| 本機圖庫 | 支持查看、編輯和刪除已經拍攝的熱像圖和視頻文件 | 支持查看、編輯和刪除已經拍攝的熱像圖和視頻文件 | 支持查看、編輯和刪除已經拍攝的熱像圖和視頻文件 |
| 數據連接 | |||
| 蜂窩數據 | 可選配全制式4G蜂窩網絡 | 可選配全制式4G蜂窩網絡 | 可選配全制式4G蜂窩網絡 |
| WiFi連接 | 支持2.4GHz與5GH頻段，支持802.11a/b/g/n/ac | 支持2.4GHz與5GH頻段，支持802.11a/b/g/n/ac | 支持2.4GHz與5GH頻段，支持802.11a/b/g/n/ac |
| 藍牙連接 | BT4.2 LE，可連接至藍牙耳機 | BT4.2 LE，可連接至藍牙耳機 | BT4.2 LE，可連接至藍牙耳機 |
| USB接口 | USB Type-C類型；符合USB 3.0/2.0規范，支持USB OTG | USB Type-C類型；符合USB 3.0/2.0規范，支持USB OTG | USB Type-C類型；符合USB 3.0/2.0規范，支持USB OTG |
| HDMI接口 | Micro HDMI類型，符合HDMI 1.4規范，支持以60Hz傳輸1080P圖像視頻 | Micro HDMI類型，符合HDMI 1.4規范，支持以60Hz傳輸1080P圖像視頻 | Micro HDMI類型，符合HDMI 1.4規范，支持以60Hz傳輸1080P圖像視頻 |
| FTP快傳 | 通過WiFi/便攜式熱點連接熱像儀，通過FTP訪問熱像儀內數據 | 通過WiFi/便攜式熱點連接熱像儀，通過FTP訪問熱像儀內數據 | 通過WiFi/便攜式熱點連接熱像儀，通過FTP訪問熱像儀內數據 |
| PC全輻射熱像視頻流 | 通過PC軟件(FOTRIC AnalyzIR)分析全輻射視頻 | 通過PC軟件(FOTRIC AnalyzIR)分析全輻射視頻 | 通過PC軟件(FOTRIC AnalyzIR)分析全輻射視頻 |
| 遠程顯示查看 | 通過Type-C3.0接口連接PC軟件(FOTRIC AnalyzIR)查看熱像視頻流 通過HDMI高清接口連接到顯示屏或投影儀 | 通過Type-C3.0接口連接PC軟件(FOTRIC AnalyzIR)查看熱像視頻流 通過HDMI高清接口連接到顯示屏或投影儀 | 通過Type-C3.0接口連接PC軟件(FOTRIC AnalyzIR)查看熱像視頻流 通過HDMI高清接口連接到顯示屏或投影儀 |
| 遠程控制操作 | 通過連接PC軟件(FOTRIC AnalyzIR)進行遠程操作控制 | 通過連接PC軟件(FOTRIC AnalyzIR)進行遠程操作控制 | 通過連接PC軟件(FOTRIC AnalyzIR)進行遠程操作控制 |
| 輔助功能 | |||
| 激光器 | 等級：2級；波長：635nm；功率：<1mW | 等級：2級；波長：635nm；功率：<1mW | 等級：2級；波長：635nm；功率：<1mW |
| 定位系統 | 不支持 | 不支持 | 不支持 |
| 指南針 | 不支持 | 不支持 | 不支持 |
| LED照明燈 | 支持手電筒照明和閃光燈模式 | 支持手電筒照明和閃光燈模式 | 支持手電筒照明和閃光燈模式 |
| 電源系統 | |||
| 電池類型 | 3.6V，5000mAh鋰電池，可現場更換、可充電 | 3.6V，5000mAh鋰電池，可現場更換、可充電 | 3.6V，5000mAh鋰電池，可現場更換、可充電 |
| 電池工作時間 | 連續工作時間≥4小時 （實際使用時間取決于當時的環境和使用情況）） | 連續工作時間≥4小時 （實際使用時間取決于當時的環境和使用情況）） | ≥5小時 |
| 充電方式 | 電池充電器 | 電池充電器 | 電池充電器 |
| 充電時間 | 2.5小時充滿 | 2.5小時充滿 | 2.5小時充滿 |
| 節能管理 | 自動息屏 | 自動息屏 | 自動息屏 |
| 外部供電 | 不支持 | 不支持 | 不支持 |
| 可靠性和認證 | |||
| 安全標準 | SELV(安全特低壓電路)(GB 4943.1-2011/IEC60950-1:2005) 本質安全：Ex ib ⅡC T4 Gb | SELV(安全特低壓電路)(GB 4943.1-2011/IEC60950-1:2005) 本質安全：Ex ib ⅡC T4 Gb | SELV(安全特低壓電路)(GB 4943.1-2011/IEC60950-1:2005) 本質安全：Ex ib ⅡC T4 Gb |
| 電磁兼容性 | GB/T17626.2/IEC 61000-4-2 | GB/T17626.2/IEC 61000-4-2 | GB/T17626.2/IEC 61000-4-2 |
| 防護等級 | IP54 | IP54 | IP54 |
| 抗跌落 | 2m(GB/T 2423.8/IEC 60068-2-32) | 2m(GB/T 2423.8/IEC 60068-2-32) | 2m(GB/T 2423.8/IEC 60068-2-32) |
| 抗沖擊 | 25g(GB/T 2423.5-2019/IEC 60068-2-27:2008) | 25g(GB/T 2423.5-2019/IEC 60068-2-27:2008) | 25g(GB/T 2423.5-2019/IEC 60068-2-27:2008) |
| 抗振動 | 2g(GB/T 2423.10-2008/IEC 60068-2-6:1995) | 2g(GB/T 2423.10-2008/IEC 60068-2-6:1995) | 2g(GB/T 2423.10-2008/IEC 60068-2-6:1995) |
| RoHS指令 | 符合 | 符合 | 符合 |
| 物理參數 | |||
| 工作溫度 | -20°C 至 50°C | -20°C 至 50°C | -20°C 至 50°C |
| 存儲溫度 | -40°C 至 70°C， 不帶電池 | -40°C 至 70°C， 不帶電池 | -40°C 至 70°C， 不帶電池 |
| 相對濕度 | <95%RH | <95%RH | <95%RH |
| 尺寸 | 243*95*142（高*寬*長，單位mm） | 243*95*142（高*寬*長，單位mm） | 243*95*142（高*寬*長，單位mm） |
| 重量 | 730g（含電池） | 730g（含電池） | 730g（含電池） |
| 外殼材質 | 硬膠:PC+ABS，軟膠:TPE | 硬膠:PC+ABS，軟膠:TPE | 硬膠:PC+ABS，軟膠:TPE |
| 安裝方式 | 支持UNC 1/4-20接口連接三腳架 | 支持UNC 1/4-20接口連接三腳架 | 支持UNC 1/4-20接口連接三腳架 |
| 保修和維護 | |||
| 保修期 | 整機1年 | 整機1年 | 整機1年 |
| 建議的校準周期 | 2年 | 2年 | 2年 |
| 支持語言 | |||
| 支持語言 | 中文、英文 | 中文、英文 | 中文、英文 |
| 產品標配 | |||
| 標準配置 | 紅外熱像儀主機、可充電鋰電池2塊、座充、電源適配器、USB Type-C 至 USB接口線纜、Micro HDMI接口至HDMI接口線纜、32G TF卡、TF卡讀卡器、掛繩、資料袋（裝箱單、標定證書、用戶手冊、合格證、保修卡）、便攜軟包、硬質便攜箱 | 紅外熱像儀主機、可充電鋰電池2塊、座充、電源適配器、USB Type-C 至 USB接口線纜、Micro HDMI接口至HDMI接口線纜、32G TF卡、TF卡讀卡器、掛繩、資料袋（裝箱單、標定證書、用戶手冊、合格證、保修卡）、便攜軟包、硬質便攜箱 | 紅外熱像儀主機、可充電鋰電池2塊、座充、電源適配器、USB Type-C 至 USB接口線纜、Micro HDMI接口至HDMI接口線纜、32G TF卡、TF卡讀卡器、掛繩、資料袋（裝箱單、標定證書、用戶手冊、合格證、保修卡）、便攜軟包、硬質便攜箱 |
