FOTRIC 246M 微觀檢測紅外熱像儀測試平臺 -

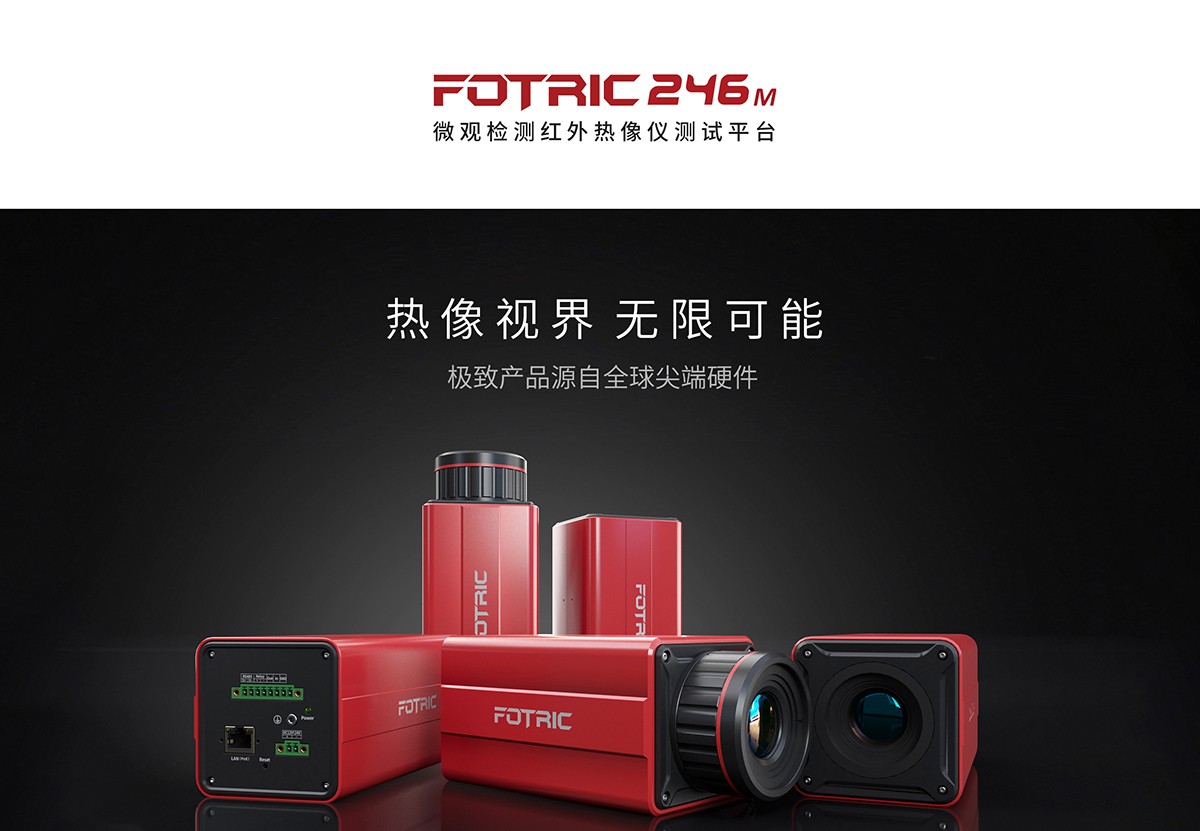

FOTRIC 246M 微觀檢測紅外熱像儀測試平臺
- 1、FOTRIC 246M
- 2、FOTRIC
- 3、微觀檢測紅外熱像儀測試平臺，配50或100微距鏡
紅外分辨率384*288，微距鏡頭分辨率，50μm/100μm，觀測距離50mm/100mm，對焦方式手動測量分析，測溫范圍-20℃-650℃，測溫量程-20℃-150℃，0~650℃測溫精度±2℃或±2%，
| 基本參數 | |
|---|---|
| 紅外分辨率 | 384*288 |
| 探測器類型 | 焦平面陣列FPA，非制冷微熱量 |
| 熱靈敏度（NETD） | ＜50mk |
| 響應波段 | 7.5μm-14μm |
| 微距鏡頭分辨率 | 50μm/100μm |
| 觀測距離 | 50mm/100mm |
| 對焦方式 | 手動 |
| 測量分析 | |
| 測溫范圍 | -20℃-650℃ |
| 測溫量程 | -20℃-150℃，0~650℃ |
| 測溫精度 | ±2℃或±2%，取大值 |
| 全局測溫修正 | 發射率(0.01-1.0)、反射溫度、大氣溫度、相對濕度、目標距離、外部光學透過率 |
| 區域測溫修正 | 支持區域發射率(0.01-1.0) |

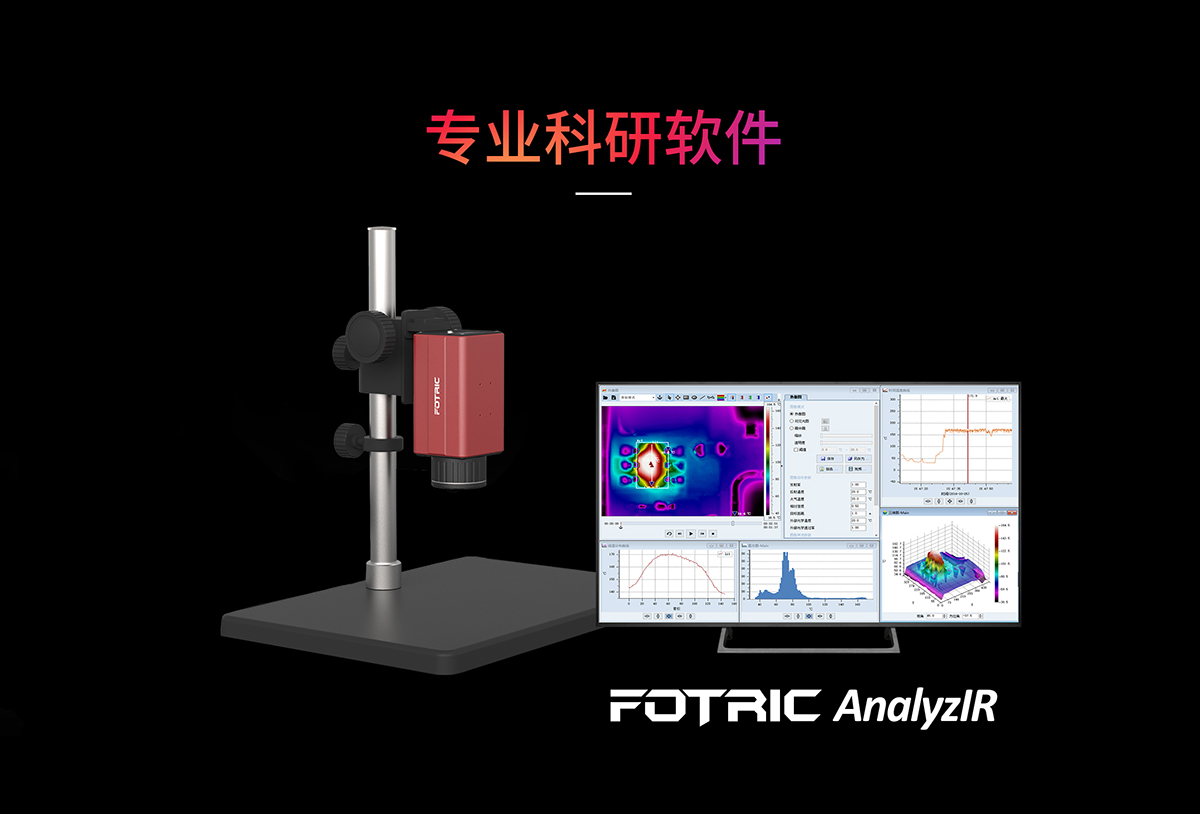

| 測溫區域 | 與分析軟件（AnalyzIR）連接，不限制測溫點，測溫線，測溫區域個數 |
| 圖像顯示 | |
| 調色板 | 鐵紅、黑白、彩虹等10種調色板，可反轉調色板 |
| 圖像處理 | 非均勻性校正，智能增益控制 |
| 圖像鏡像 | 左右，上下，中心 |
| 全輻射流 | 支持30Hz的全輻射流 |
| 網絡連接 | |
| 以太網類型 | 10M/100M/1000M自適應 |
| 網絡協議 | IPv4，UDP，TCP，RTSP，RTCP，RTP |
| 接入標準 | ONVIF |
| 電氣接口 | |
| 電源接口 | 接線端子，帶固定螺絲孔 |
| 網絡接口 | RJ45，帶固定螺絲孔，帶狀態指示燈 |
| 報警輸入/輸出 | 1路繼電器輸出：負載能力：24V，1.5A |
| 串口 | 1路RS-485 |
| 電源系統 | |
| 供電方式 | 12V/24V DC，PoE |
| 典型功耗 | 3W |
| 物理參數 | |
| 工作溫度 | -20℃-65℃ |
| 存儲溫度 | -40℃-70℃ |
| 相對濕度 | ＜90% |
| 尺寸 | 112mm*68mm*60mm（不含鏡頭、不含研發測試臺） |
| 重量 | 485g（不含鏡頭、不含研發測試臺） |
| 安裝方式 | 研發測試臺安裝：2個1/4-UNC-20標準安裝孔 |
| 標準配置 | 熱像儀主機（含鏡頭）、鏡頭蓋、研發測試臺、電源適配器、電源轉接頭、網線、資料袋(裝箱單、標定證書、用戶手冊、合格證、保修卡）、附件袋(三腳架轉接塊、4個M2*5螺釘、內六角扳手) |
